機房防雷接地係統雷，隨著通信技術和計算機網絡技術的飛速發展，計算機和網絡越來越多地出現在人們的生活和工作中，也預示著數字化和信息化時代的到來。這些微電子網絡設備的廣泛應用使得防雷問題變得越來越重要。
防雷設計

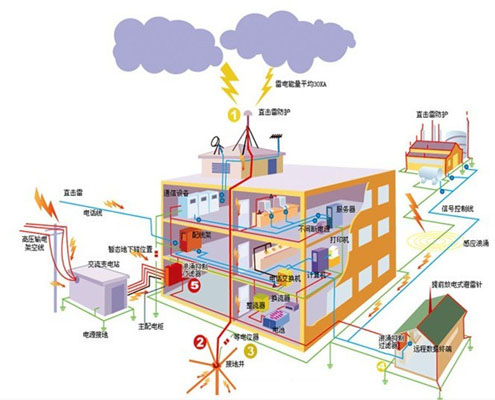

由於網絡集成係統具有廣泛的防雷點，為了保護建築物和電子網絡設備在各個方向免受雷擊損壞或最大限度地減少雷擊損壞，整體保護應從防雷方案的角度進行設計的閃電。現在采用綜合防雷。綜合防雷設計方案應包括直擊雷防護和感應雷防護兩個方麵。缺少任何一個方麵都是不完整的、有缺陷的和潛在的危險。
1、 防止直接雷擊
如果沒有針對直接雷擊的保護，根據IEC1312估計，幾乎所有的雷電流都會流經進出建築物的導體型線路（電源線、信號線等），這樣的損壞會非常嚴重，所以做好直接防雷是感應防雷的前提；直接雷電防護按照國家標準GB50057《建築物防雷設計規範》設計施工，主要采用避雷針、網、線、帶和良好的接地係統，其目的是保護建築物免受短期損害免受雷擊，並為建築物中的人員或設備提供相對安全的環境。
2、供電係統的保護
統計數據表明，微電子網絡係統中80%以上的雷擊事故是由與係統相連的供電線路感應的雷電衝擊過電壓引起的。因此，電源線的保護是整體防雷中不可忽視的一部分。
3、信號係統的保護
雖然在電源、通訊線路等外部進線線路上安裝了防雷裝置，但由於網絡線路（如雙絞線）發生雷擊感應過電壓，影響網絡的正常運行，甚至徹底破壞網絡係統。雷擊時會產生巨大的瞬態磁場，1公裏以內的金屬回路，如網絡金屬連接，會誘發極強的感應雷擊；此外，當電力線或通訊線傳輸雷擊時當電壓較高時，或建築物的地線係統發生雷擊放電時，會產生很強的瞬態電流。對於網絡輸電線路，感應過電壓足以一次摧毀網絡。即便不是特別高的過電壓，也無法一次性破壞設備，但每一次過電壓衝擊都會加速網絡設備的老化，影響數據的傳輸和存儲，甚至影響DOWN機，直至徹底損壞。因此，網絡信號線的防雷是網絡集成係統整體防雷的一個非常重要的環節。
4、等電位聯結
綜合網絡係統骨幹交換機所在的中心機房應設置均（jun1）壓環，機房內所有金屬物體，包括電纜屏蔽層、金屬管道、金屬門窗、設備外殼等進出建築物內的金屬管道等金屬部件電連接並連接到均壓環上，以均衡電位。
5、接地
防雷接地網的製作，接地網是避雷針、防雷帶、避雷器等設施有效發揮作用的保障。
防雷結構
對於網絡集成係統電源線的保護，首先進入係統總配電室的電源線應鋪設金屬鎧裝電纜，電纜鎧裝層兩端應良好接地;如果電纜沒有鎧裝層，電纜應埋在鋼管內，鋼管兩端應接地。埋地長度不應小於15米。總配電室至各樓配電箱和機房樓層配電箱的電源線應采用金屬鎧裝電纜敷設。這大大降低了電源線上感應過電壓的可能性。
其次，在電力線路上安裝電力避雷器是必不可少的保護措施。根據IEC防雷規範中對防雷區的要求，將電力係統分為三個防護等級。係統總配電室配電變壓器低壓側可安裝最大通流能力為100KA~150KA的一級電源防雷箱；每棟樓總配電箱可安裝通流能力60KA~80KA的二級電源防雷箱。在機房重要設備（如交換機、服務器、UPS等）的電源入口處安裝最大電流容量為40KA的三級電源避雷器；在源頭前安裝單相兩級聯動串聯電源防雷箱。所有避雷器應良好接地。
網絡傳輸線主要采用光纖和雙絞線。光纖不需要特殊的防雷措施，但如果室外鎧裝光纖架空，則光纖的金屬部分需要接地。雙絞線的屏蔽效果較差，感應雷擊的可能性比較大。此類信號線應敷設在屏蔽線槽內，屏蔽線槽應良好接地；也可通過金屬管敷設，金屬管應全程維護。電氣連接，金屬管兩端應良好接地。
在信號線上安裝信號避雷器是防止感應雷的有效方法。對於網絡集成係統，可以在網絡信號線進入WAN路由器之前安裝專用的信號防雷裝置； RJ45接口的信號防雷裝置分別安裝在係統主幹交換機、主服務器、各分支交換機和服務器的信號線入口處。信號避雷器的選擇應綜合考慮工作電壓、傳輸速率、接口形式等。所有避雷器應良好接地。
機房防雷總體方案
1、電力係統的防雷和過壓保護
因為你的機房電源是從大樓的主配電引入的。電源高壓端防雷已由供電部門實施。因此，對於UPS電源係統的防雷，我們采用以下防雷方案：
UPS電源係統的防雷保護
從機房現狀來看，供電線路經過各級防雷區，考慮到機房內各種用電設備的過電壓承受能力，建議電源係統采用以下防雷方案以達到最佳的保護效果和最經濟的投資。由於機房UPS不間斷電源設備是唯一用於為機房用電設備提供穩定、可靠、優質的電力環境的重要設備，是從機房進入機房的主要途徑。市電供電，我們把電源放到機房。係統保護側重於對UPS不間斷電源的保護。
對機房專用配電櫃和UPS電源做兩級輸入防雷。具體保護措施為：
一級防護：機房配電櫃前安裝三相電源避雷器（單相電源避雷器）。
二級保護：在UPS電源前加裝三相電源避雷器（單相電源避雷器）。
三級保護：在重要設備上安裝電源防雷插座。
2、通信係統的防雷和過壓保護
通信係統的防雷包括從室外到室內的通信線路。主要線路包括網絡通信線路、專線、微波通信線路（天饋線）、視頻線路等；根據你提供的機房情況，信號線有可能是光纖傳輸的，不需要保護，但是光纖的兩端必須接地。如果有光模塊，則需要對光模塊進行保護。如果不選擇光纖，則應根據信號線的類型選擇避雷器。
三、安裝接線
1、避雷器的作用是吸收和釋放雷電流。所有防雷產品必須接地。
2、避雷器串/並聯在被保護設備與信號通道之間；
3、信號避雷器的輸入端（IN）接信號通道，輸出端（OUT）接被保護設備 靠近被保護設備連接安裝，不能接反；
4、將避雷器的接地線可靠連接到防雷係統的接地排上。布線越短越好，最大長度不能超過1m。
